- 德正铜制绕片散热排管UII型 钢制绕片散热片SRZ型 蒸汽空气加热器
详细信息
品牌：德正 型号：SRL SRZ 加工定制：是 功率：22 KVA 温度范围：40 外形尺寸：定制 m 重量：1500 kg 用途：空气加热 工作电压：380V 绝缘电阻：1 抗电强度：强 连续使用寿命：10 加热器类型：空气加热器
UⅡ型散热排管
(一)UⅡ型散热排管概述
UⅡ型空气热交换器也是由紫铜管绕紫铜带的散热管组成。UⅡ型回形散热排管既适用于蒸汽系统，又适用于高温水系统，其进出水接头都在同一端，进出水排管是用回形弯头连接，这样，铜制绕片散热排管UII型 钢制绕片散热片SRZ型 蒸汽空气加热器适应了安装上的某些特殊要求，即散热排管的一端必需依靠墙或者有其它障碍物等等。UⅡ型为半回路(一排)、双回路(二排)或多回路(多排)的空气热交换器，其工质热源为蒸汽或高温水，冷源为低温水或盐水。
UⅡ型空气热交换器是为了加热或冷却空气，可以用于采暖、空调、冷却、除湿、烘干等工程中。它的*高的使用压力为14公斤／厘米2，温度为230℃。
UⅡ型有各种不同表面管长，管数，排数及翅片片距的多种配合，计有大小规格七百六十五种。
UⅡ型空气热交换器的翅片管均用ф16Xlmm紫铜管绕制上10×0.2mm的紫铜带而成，呈螺旋状，共有三种不同的片距：①“R”—3．2mm，片距小而散热面积大，具有*大的散热量；②“M”—4．2mm，片距较大，铜制绕片散热排管UII型 钢制绕片散热片SRZ型 蒸汽空气加热器 故散热量及空气阴力均较小；③“T”—6．5mm，片距*大，适用于蒸汽压力较高而空气温升较低的情况下。
翅片管绕制完毕后，均需进行表面浸锡合金，这样可使翅片管子接触紧密坚固，浑如一体，并达到美观防腐的效果.
型号规格举例：
(二)UⅡ型散热排管结构特性表UⅡ2R-24-78 表面管长为78(英寸)
表面根数为24根
2排管，片距R片（3.2m/m)
UⅡ型绕片铜制散热器
肋 片 特 性 管 子 特 性 每米管长散面积 (米2) 结构计算参数 排 列
方 式型 式 片 厚
mm片 高
mm片 距
mm外 径
mm内 径
mm内截面
cm2肋 化
系数肋 通
系 数净面比 绕 片 0．2 10 R3．2
M4．2
T6．5ф16 ф14 1．54 0．55
0．42
0．3012．3
9．55
6．815．8
12．2
11．10．53
0．54
0．55叉 排
(三)UⅡ型散热排管外形尺寸简图

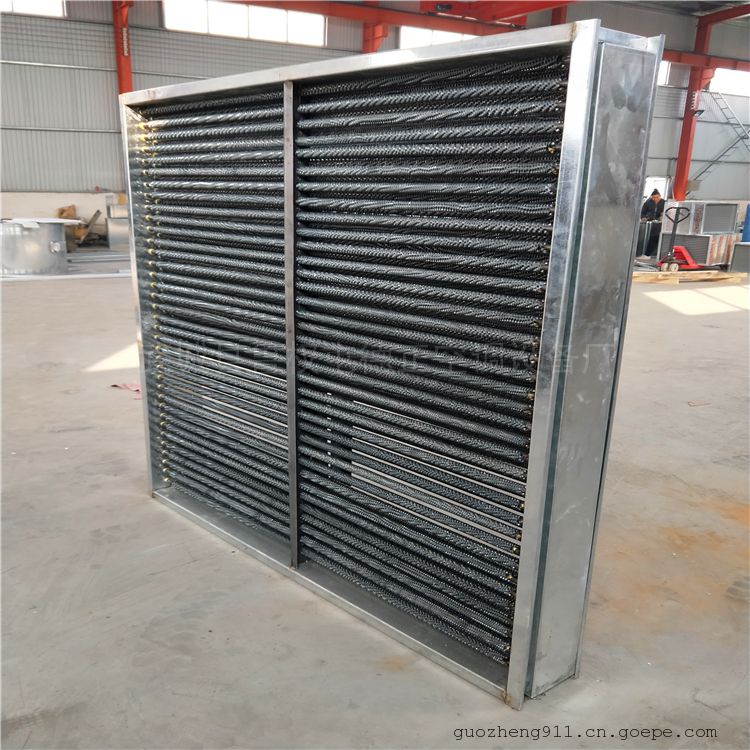

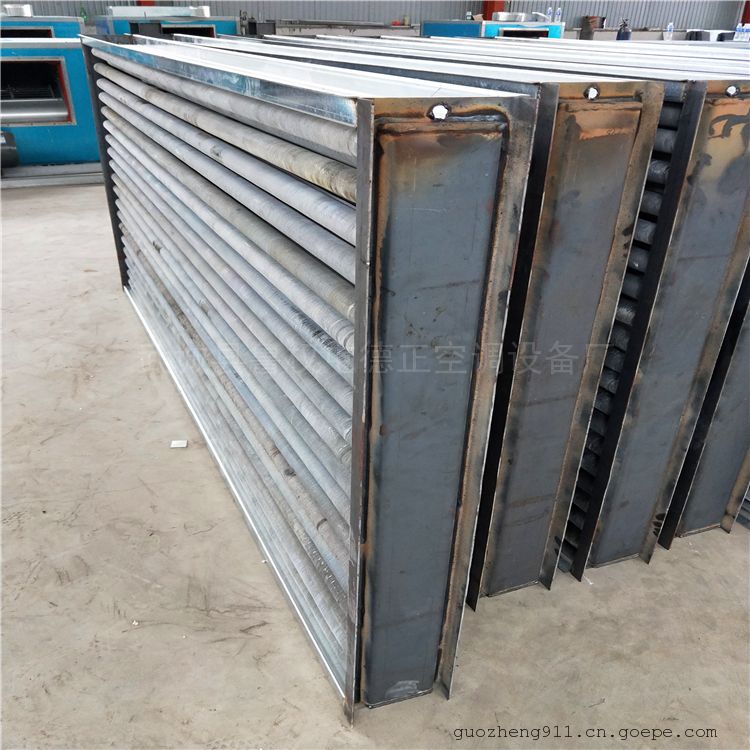

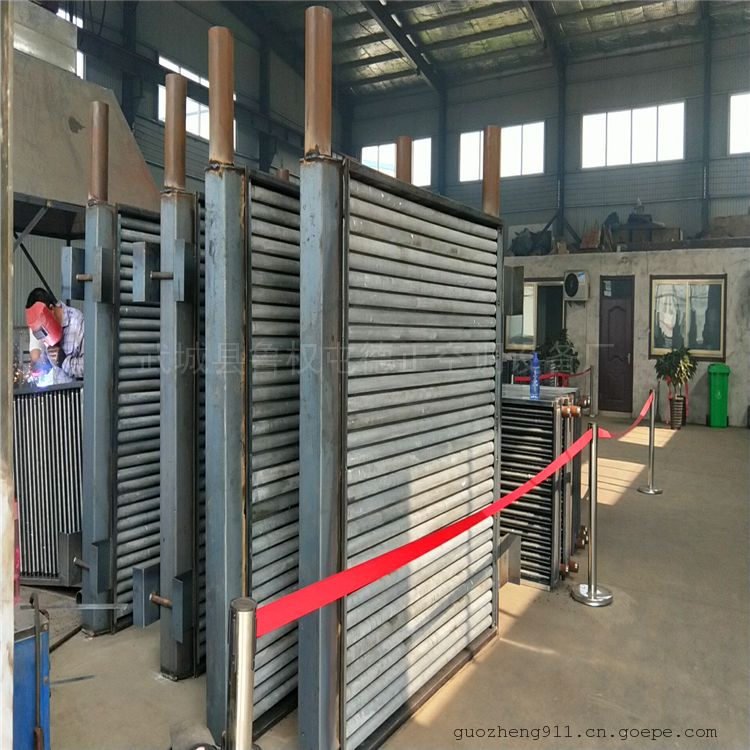

SRZ型散热排管 (一) SRZ型散热排管概述
我厂生产的钢制绕片式SRZ型螺旋散热器，是在热风装置中作为加热空气用的空气加热器，是热风装置中的主要设备，在淀粉的气流干燥中得到广泛的应用。
SRZ型散热器用于热风采暖，空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许
多工业企业，大型建筑物的采暖通风系统中得到广泛的应用。
其热介质为蒸汽或高温水。蒸汽的工作压力为0.3—8公斤／平方厘米。高温水温度在130—170摄氏度左右。SRZ型散热排管主要由顺空气流向的三排叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢
带用机械绕片方法，绕在无缝钢管上，铜制绕片散热排管UII型 钢制绕片散热片SRZ型 蒸汽空气加热器然后进行表面镀锌处理。散热翅片与散热管接触面广而紧，传热性能良好，稳定并且耐腐蚀。蒸汽或高温水流经钢管之内，热量通过紧绕在钢管上的翅片传给片面的空气，达到加热空气的作用。
SRZ型散热排管的翅片管均用φ21X3m/m无缝钢管绕制上15×0.4m/m的冷轧钢带而成，呈螺旋状，根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型，其片距S分：D(S=5毫米)、Z(S=6毫米)、X(S＝8毫米)三种共计三
十八个规格。
型号规格示例说明：SRZ型螺旋翅片式散热器的型号由二组数字和汉字拼音字母组合表示。
一组——由三个字母表示其型号。 S(散) R(绕) Z(系列代号)
二组——用以表示散热器的规格。铜制绕片散热排管UII型 钢制绕片散热片SRZ型 蒸汽空气加热器前面数字表示散热器通风正截面长和宽尺寸分米数的化整(两数字母“×”号相隔)。后用拼音字母表示类型。
型号、规格举例：
SRZ — 15 ×10 D 片距为D片5毫米
其通风正截面的宽为1001毫米
其通风正截面的长为1505毫米
SRZ型散热排管。
(二) SRZ型散热排管结构特性表
肋 片 特 性
管 子 特 性
每米管长
散热面积
米2
排 列
方 式
型 式
片 厚
mm
片 高
mm
片 距
mm
外 径
mm
内 径
mm
绕片
0．4
15
D 5．0
Z 6．0
X 8．0
φ21
φ15
0.87
三 排
叉 排
(三) SRZ型散热排管外形尺寸简图
(四) SRZ型散热排管基本参数表
(五) SRZ型散热排管技术性能表型 号 散热面积(M2) 通风净 截面积 (M2) 热介质通过截面积 (M2) 管排数 (排) 螺旋翅片管根数 (根) 连接管DN (mm) 尺 寸 (mm) 重量（kg) A A1 A2 B B1 B2 n N m M SRZ 5×5D 10.13 0.154 0.0043 3 23 11/2" 497 532 562 507 547 573 5 500 4 400 54
48
45SRZ 5×5Z 8.78 0.155 SRZ 5×5X 6.13 0.158 SRZ 10×5D 19.92 0.302 100l 1041 1067 9 900 93
84
76SRZ 10×5Z 17.26 0.306 SRZ 10×5X 12.22 0.312 SRZ 12×5D 24.86 0.378 1250 1290 1316 12 1200 113 SRZ 6×6D 15.33 0.231 0.0055 3 29 2" 623 658 688 609 649 675 6 600
5500 77
69
63SRZ 6×6Z 13.29 0.234 SRZ 6×6X 9.43 0.239 SRZ 10×6D 25.13 0.381 1001 1041 1067 9 900 115
103
93SRZ 10×6Z 21.77 0.385 SRZ 10×6X 15.43 0.393 SRZ 12×6D 31.35 0.475 1250 1290 1316 12 1200 139 SRZ 15×6D 37.73 0.572 1505 1545 157l 14 1400 164
146
139SRZ 15×6Z 32.67 0.579 SRZ 15×6X 23.13 0.591 SRZ 7×7D 20.31 0.320 0.0063 3 33 2" 717. 5
742 772 710 750 776 7 700 6 600 97
87
79SRZ 7×7Z 17.60 0.324 SRZ 7×7X 12.48 0.329 SRZ 10×7D 28.59 0.450 1001 1041 1067 9 900 129
115
104SRZ 10×7Z 24.77 0.456 SRZ 10×7X 17.55 0.464 SRZ 12×7D 35.67 0.563 1250 1290 1316 12 1200 156 SRZ 15×7D 42.93 0.678 1505 1545 157l 14 1400 183
164
145SRZ 15×7Z 37.18 0.685 SRZ 15×7X 26.32 0.698 SRZ 17×7D 49.90 0.788 1750 1790 1816 17 1700 210
187
169SRZ l7×7Z 43.2l 0.797 SRZ 17×7X 30.58 0.812 SRZ 22×7D 62.75 0.991 0.0063 3 33 21/2" 2202 2242 2268 21 2100 260 SRZ 15×10D 62.14 0.921 0.0089 3 47 21/2" 100l 1036 1066 1505 1545 57l 10 1000 14 1400 255
227
203SRZ 15×10Z 52.95 0.932 SRZ 15×10X 37.48 0.951 SRZ 17×10D 71.06 1.072 1750 1790 1816 17 1700 293
260
232SRZ 17×10Z 6l.54 1.085 SRZ 17×10X 43.56 1.106 SRZ 20×10D 81.27 1.226 2002 2042 2068 19 1900 331 一、热介质为蒸汽时，在不同空气质量流速下的传热系数值K（W/m2.K） 型 号 Vr(Kg/m2.S) 2 4 6 8 10 12 14 16 18 20 SRZ:5:6:10 D 19.7 27 31.7 37.8 42.2 46.2 49.9 53.1 56.4 59.3 Z 19.7 27 31.7 37.8 42.2 46.2 49.9 53.1 56.4 59.3 X 20.9 30.2 37.7 44 49.4 54.8 59.3 64 67.9 72.1 SRZ7 D 20.4 29.1 35.6 41.3 46.3 50.8 55 58.8 62.5 65.8 Z 20.4 29.1 35.6 41.3 46.3 50.8 55 58.8 62.5 65.8 X 22.4 33.4 41.9 49.5 56.3 62.5 68.3 73.7 67.5 83.7 二、在不同空气质量流速下的空气通过阻力（毫米汞柱） 型 号 Vr(Kg/m2.S) 2 4 6 8 10 12 14 16 18 20 SRZ:5:6:10 D 0．72 2．86 6．42 11．15 17．80 25．62 34．90 44．50 61．20 69．75 Z 0．56 2. 32 5．18 9．15 14．26 20．55 27．70 36．30 45. 35 56. 20 X 0．39 1．72 4．03 7．38 11．90 17．00 24．30 32．40 41．40 5l. 80 SRZ7 D 0．82 3．15 7．16 12．65 19．80 27．00 37．00 46．70 58．50 73．00 Z 0．86 2. 46 4．57 7．08 10．00 13. 05 16．75 20．10 24．30 28．50 X 0．53 2．02 4．36 7．56 11．60 14．45 22．15 28．60 35．70 43．20 注：上述表格内， 型号里的 5：6：7：10是表示型号规格尺寸的净宽系列
-
