• 德正蒸汽热水钢制绕片散热排管I型 双金属铝轧片散热翅片KL-1、2、3型

    详细信息

     品牌：德正  型号：KL  加工定制：是
     功率：22 KVA 温度范围：40  外形尺寸：定制 m
     重量：1500 kg 用途：空气加热  工作电压：380V
     绝缘电阻：1  抗电强度：强  连续使用寿命：10
     加热器类型：空气加热器

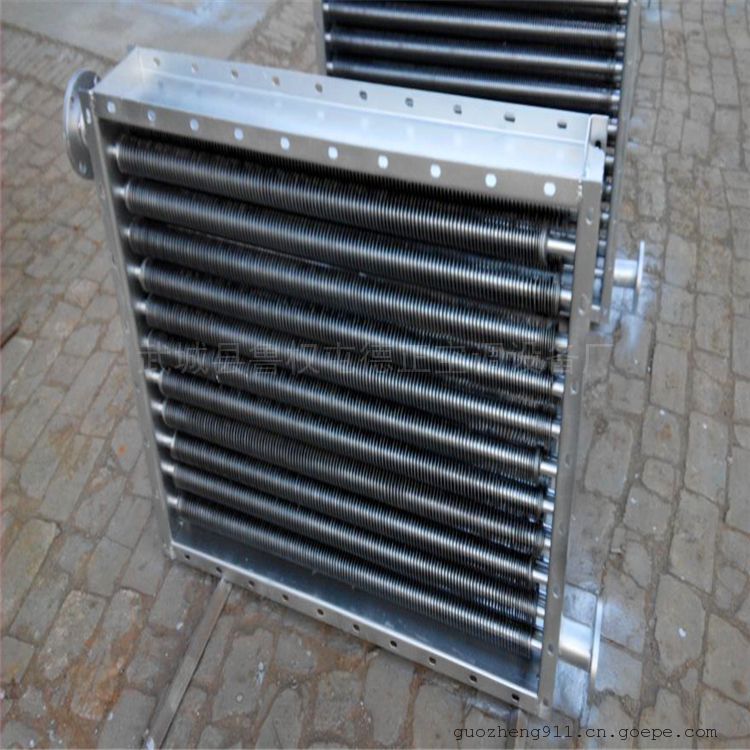

    I型散热排管
    (—) I型散热排管概述
        I型散热排管是我厂生产的老型号，它既适用于蒸汽加热系统又适用于高温水加热系统。I型散热排管有各种不同表面管长、管数、排数的各种配合，满足不同需求，计有大小规格一百七十种。
       I型散热排管的翅片管均用φ21×2.5mm无缝钢管绕制上15×0.4mm的冷轧钢带而成，呈螺旋状，其片距为“C”(6.5mm)。翅片管绕制完毕后，蒸汽热水钢制绕片散热排管I型 双金属铝轧片散热翅片KL-1、2、3型需进行表面镀锌处理，这样可使翅片与管子接触紧密坚固，浑如一体，并达到美观防腐蚀之效果。
    型号、规格举例：
               I2C-16-66 　
      　
    表面管长66吋
    表面根数16根
    片距C片（6.5m/m)
    二排
    I型散热排管
    (二)  I型散热排管结构特性表
    肋  片  特  性 管  子  特  性   每米管长散热面积(米2) 排 列 方 式
    型  式 片  厚 片  高 片  距 外  径 内  径
    绕  片 0.4 15 6.5 φ2l φ15 0.62 叉    排

    (三)  I型散热排管外形尺寸简图

    (四)  Ⅰ型散热排管基本参数表
    表面 管数 排数 B
    (高度)
    (mm)    		 基本参数 表面管长（吋） 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
     A（长度）(mm) 830 980 1130 1280 1430 1580 1730 1880 2030 2180 2330 2480 2630 2780 2930 2380 3230
    8 2 524 散热面积(m2)  6.32 7.9 9.48 11.06 12.64 4.22 15.8 17.38 8.96 20.54 22.12 23.? 25.28 6.86 28.44 30.02 31.6
    l 或2 受风表面积(m2) 0.26 0.325 0.39 0.455 0.52 0.585 0.65 0.715 0.78 0.845 0.91 0.975 1.04 .105 1.17 1.235 1.3
    l 或2 通风净截面积(m2) 0.152 0.19 0.228 0.266 0.304 0.342 0.38 0.418 0.456 0.494 0.532 0.57 0.608 0.646 0.684 0.722 0.76
    1 进气接头(吋) 2 2 2 2 2 2 2 2 2 2 2 2 2 2 21/2 21/2 21/2
    2 进气接头(吋) 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    1 净    重 (KG)   50 56 62 68 74 80 86 92 98 104 110 116 122 128 134 140 146
    2 净    重 (KG)   75 86 97 108 119 130 141 152 163 174 185 196 207 218 229 240 251
    10 2 628 散热面积(m2)  7.9 9.88 11.85 13.83 15.8 17.78 19.75 21.73 23.7 25.68 27.85 9.63 31.6 33.58 35.55 37.53 39.5
    l 或2 受风表面积(m2) 0.325 0.406 0.487 0.568 0.649 0.73 0.811 0.892 0.973 1.054 1.135 1.216 1.297 1.378 1.459 1.54 l.621
    l 或2 通风净截面积(m2) 0.19 0.238 0.285 0.333 0.38 0.428 0.475 0.523 0.57 0.618 0.665 0.713 0.76 0.808 0.855 0.903 0.95
    1 进气接头(吋) 2 2 2 2 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2
    2 进气接头(吋) 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    1 净    重 (KG)   60 67 74 8l 88 95 102 109 116 123 130 137 144 151 158 165 172
    2 净    重 (KG)   9l 104 117 130 143 156 169 182 195 208 221 234 247 260 273 286 299
    表面 管数 排数 B
    （高度） (mm)    		 基本参数 表面管长（吋） 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
     A（长度）(mm) 830 980 1130 1280 1430 1580 1730 1880 2030 2180 2330 2480 2630 2780 2930 2380 3230
    12 2 732 散热面积(m2)  9.48 11.85 14.22 16.59 18.96 21.33 23.7 26.07 28.44 30.81 33.18 35.55 37.92 40.29 42.66 45.03 47.4
      l 或2   受风表面积(m2) 0.39 0.488 0.586 0.684 0.782 0.88 0.978 1.076 1.174 1.272 1.37 1.468 1.566 1.664 1.762 1.86 1.958
      l 或2   通风净截面积(m2) 0.228 0.285 0.342 0.399 0.456 0.513 0.57 0.627 0.684 0.741 0.798 0.855 0.912 0.969 1.026 1.083 1.14
      1   进气接头(吋) 2 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
      2   进气接头(吋) 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
      1   净    重 (KG)   68 76 84 92 100 108 116 124 132 140 148 156 164 172 180 188 196
      2   净    重 (KG) 100 121 136 151 166 181 196 211 226 241 256 271 286 301 316 331 345
    14 2 836 散热面积(m2)  11.06 13.83 16.59 19.36 22.12 24.89 27.65 30.42 33.18 35.95 38.7l 41.48 44.24 47 49.77 52.54 55.3
    l或2 受风表面积(m2) 0.455 0.569 0.683 0.797 0.911 1.025 1.139 1.253 1.367 1.481 1.595 1.709 l.823 1.937 2.051 2.165 2.279
    l或2 通风净截面积(m2) 0.266 0.333 0.399 0.466 0.533 0.599 0.665 0.732 0.798 0.865 0.931 0.998 1.064 1.131 1.197 1.264 1.33
    l或2 进气接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    2 净    重 (KG)   78 87 96 105 114 123 132 141 150 159 168 177 186 195 204 213 222
    1 净    重 (KG)   122 139 156 173 190 207 224 241 258 275 292 309 326 343 360 377 392
    16 2 940 散热面积(m2)  12.64 15.8 18.96 22.12 25.28 28.44 31.6 34.76 37.92 41.08 44.24 47.4 50.56 53.72 56.88 60.04 63.2
    l或2 受风表面积(m2) 0.52 0.65 0.78 0.9l l.04 1.17 l.3 1.43 1.56 1.69 1.82 1.95 2.08 2.21 2.34 2.47 2.6
    l或2 通风净截面积(m2) 0.304 0.38 0.456 0.532 0.608 0.684 0.76 0.836 0.912 0.988 1.064 1.14 1.216 1.292 1.368 1.444 1.52
    l或2 进气接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    1 净    重 (KG)   87 97 107 117 127 137 147 157 179 177 187 197 207 217 227 237 247
    2 净    重 (KG)   139 158 177 196 215 234 253 272 291 310 329 348 367 386 405 424 443
    KL型表面式换热器

    (一)  KL型表面式换热器概述
          KL型表面式换热器是冷热介质通过金属表面(钢铝翅片管)使空气被加热、冷却、减湿的设备。当空气被冷却、减湿时简称“表冷器”；当加热空气时，根据加热工质的种类，当加热工质为蒸汽时称“蒸汽加器”，当加热工质为油(水)时，简称油(水)加热器”等。
         KL型表面式换热器的翅片管均由无缝钢管与铝轧管所组成，其翅片管及整机均通过两次30公斤/平方厘 米的水压试验。因而可用来对空气进行温式冷(降焓、降温)、干式冷却(等湿降湿)和加热。蒸汽热水钢制绕片散热排管I型 双金属铝轧片散热翅片KL-1、2、3型广泛应用于整体 式空调机组，制冷降温机，诱导空调器，纺织印染机械、林业、化工、国防、医学、食品、淀粉、啤酒、煤油、 建筑等行业。
         KL型表面式换热器能热风采暖、干燥通风、降温、适用于水、油、蒸汽等各种冷热介质。
    (二)  KL型表面式换热器翅片管的选择
    1.翅片片距的选择：
       当管外介质是干净空气时，宜选用2.0—3.Omm片距，当管外介质是烟气时，宜选用3.0～5.Omm片距。
    2.翅片高度的选用：
       当管内换热系数大于2000w／m2℃时蒸汽热水钢制绕片散热排管I型 双金属铝轧片散热翅片KL-1、2、3型选用高翅片(10mm以上)；1000～2000w／m2℃之间选用高翅或低翅(8- 12mm)，100～1000w／m2℃可选用低翅片(8mm以下)。
    (三)  KL型表面式换热器铝轧肋片管结构特性表
    结 构 特 性 型          号
    KL—1 KL—2 KL—3
    肋管内径(mm) 20 16 12
    肋管外径(mm) 24 20 16
    肋片高度(mm) 10 9.5 7
    肋片间距(mm) 3.0 2.5 2.5
    肋片平均片厚(mm) 0.4 0.4 0.4
    每米肋管肋数(片) 333 400 400
    每米肋管内表面积(m2) 0.0628 0.0503 0.0377
    每米肋管外表面积(m2) 0.77 0.775 0.5
    　 12.3 15.4 13.3

    (四)  KL型表面式换热器型号标准
    型号编法：KL—n型——排数×表面根数×翅片管有效长度
    蒸汽热水钢制绕片散热排管I型 双金属铝轧片散热翅片KL-1、2、3型举例：
         KL—2— 4× 20× 1800
           　
    翅片管有效长度为1800mm
    表面根数为20根
    4排管
    KL—2型表面式换热器。
    (五)  KL型表面式换热器外形尺寸简图


    C.D.M尺寸
    型号 尺寸   表   面   根   数
    6 8 10 12 14 16 18 20 22 24 30
    KL一1 C 41.5 41.5 41.5 41.5 41.5 41.5 41.5 41.5
    D 92 92 92 92 92 92 92 92
    M 3 4 5 6 7 8 9 10
    KL一2 C     40   40   40   40
    D     82   82   82   82
    M     5   7   9   11
    KL一3 C       38     38     38 38
    D       66     66     66 66
    M       6     9     12 15
    A—表示肋管有效长度(迎风面长度),B—表示有效高度(迎风面高度),
    侧板长方孔间距数目表
    肋管有长度A 400 600 800 900 1000 1200 1400 1500 1600 1800 2000
    Z 2 4 6 7 8 10 12 13 14 16 18
    φ . E 尺 寸 表
    型  号 KL—l型 KL—2型 KL—3型
    二排I 四排 二排   四排 六排 八排   二排   四排   六排
    φ 61 77 51 61 77 77 51 61 77
    E 170 220 170 208 280 　352 170 187 245
    (六)  KL型表面式换热器基本参数表
    KL—1型表面式换热器基本参数表
    表 面
    根数    		 全高
    B1 （mm）    		 有效
    高度 B (mm)    		 水管烟道断面fd(m2) 项   目 排
    数    		        全    长A1(mm)断面 螺钉 孔间 距数 (M)
    660 810 1060 1260 1410 1460 1660 1860
    二排 四排        有  效  长 A ( m m )
    600 750 1000 1200 1350 1400 1600 1800
    6 359 Z99 0.000942 0.001884 散热面积
    (m2)    		 2 5.54 6.93 9.24 11.09 12.47 12.94 14.78 16.63 3
    4 11.09 13.86 18.48 22.18 24.95 25.87 29.57 33.26
    迎风面积(m2) 2.4 0.179 0.224 0.299 0.359 0.404 O.419 0.478 0.538
    10 543 483 0.00157 0.00314 F(m2) 2 9.24 11.55 15.40 18.48 20.79 21.56 24.64 27.72 5
    4 18.48 23.10 30.80 36.96 41.58 43.12 49.28 55.44
    Fy(m2) 2.4 0.290 0.362 0.483 0.580 0.652 0.676 0.773 0.869
    10 635 575 0.001884 0.003768 F(m2) 2 11.09 13.86 18.48 22.18 24.95 25.87 29.57 33.26 6
    4 22.18 27.72 38.96 44.35 49.90 51.74 59.14 66.53
    Fy(m2) 2.4 O.345 0.431 0.575 0.69 0.776 0.805 0.920. 1.035
    14 727 667 0.002198 0.004396
    F(m2)    		 2 12.94 16.17 21.56 25.87 29.11 30.18 34.50 38.81 7
    16 819 759 O.002512 0.005024 F(m2) 2 14.70 18.48 24.64 29.57 33.26 34.50 39.42 44.35 8
    4 29.57 36.96 49.28 59.14 66.53 68.99 78.85 88.70
    Fy(m2) 2.4 0.455 0.569 0.759 0.911 1.025 1.063 1.214 1.366
    18 911 851 0.002826 0.005652
    F(m2)    		 2 16.61 20.79 27.72 33.26 57.42 38.81 44.35 49.90 9
    4 33.26 41.58 55.44 66.53 74.84 77.62 88.70 99.79
    Fy(m2) 2.4 0.5ll 0.638 0.851 1.021 1.149 1.191 1.362 1.532
    20 1003 943 0.00314 0.00628 F(m2) 2 18.48 23.1 30.8 36.96 41.50 43.12 49.28 55.44 10
    4 36.96 46.2 61.6 73.92 63.16 86.24 98.56 110.08
    Fy(m2) 2.4 0.566 0.707 0.943 1.132 1.273 1.32 1.509 1.697
    宽度E(mm)    二排:170    四排:220    D=92mm    C=41.5mm
    进出水管法兰盘内径φ(mm)    二排：φ61    四排:φ77
    KL一2型表面式换热器参数
    表 面
    根 数
    　    		 有效
    高度
    B (mm)
    　    		 全高
    B1 (mm)
    　    		 项    目
    　    		 排数 A1(mm) 螺钉
    孔间
    距数 (M)
    1000 1260 1410 1560 1660 1760 2060
    有效长A(mm)
    1000 1200 1350 1500 1600 1700 2000
    10 430 400 散热面积F(m2) 2 15.5 18.6 20.9 23.2 24.8 26.4 31.0 5
    4 31.0 37.2 4l.9 46.4 49 52.7 62.2
    6 46.5 55.8 62.8 69.6 74.4 79.1 93.0
    迎风面积Fy(m2) 2 0.430 0.516 0.58l 0.645 0.688 0.731 0.66
    4
    6
    水管通水断面fd(m2) 2 O.0020l 0.0020l O.00201 0.00201 0.00201 0.00201 0.0020l
    4
    6
    14 594 654 F(m2) 2 2l.7 26.0 29.3 32.5 34.7 36.8 43.3 7
    4 43.3 52.2 58.5 65.0 69.3 73. 7 86.7
    6 65.0 78.0 87.8 97.5 104.0 110.5 130.0
    Fy(m2) 2 0.594 0.713 0.802 0.89l 0.950 1.009 1.188
    4
    6
    fd(m2) 2 0.00281 0.00281 0.0028l 0.0028l 0.0028l 0.00281 0.00281
    4
    6
    18 758 818 F(m2) 2 27.9 33.3 37.7 41.6 44.7 49.5 33.6 9
    4 55.8 67.0 75.4 83.6 89.3 94.4 111.7
    6 83.8 100.5 113.1 125.4 134.0 142.4 167.5
    Fy(m2) 2 0.758 0.909 1.023 1.137 1.213 1.289 1.516
    4
    6
    fd(m2) 2 0.00362 0.00362 0.00362 0.00362 0.00362 0.00362 0.00362
    4
    6
    22 922 982 F(m2) 2 34.1 40.9 46.0 51.2 54.5 57.9 68.2 11
    4 68.2 81.8 92.0 102.4 109.1 115.9 136.3
    6 102.3 122.7 138.0 153.6 163.6 173.8 204.5
    Fy(m2) 2 0.922 1.106 1.245 1.383 1.475 1.567 1.844
    4
    6
    fd(m2) 2 0.004422 0.004422 0.004422 0.004422 0.004422 0.004422 0.004422
    4
    6
    宽度E(mm)    二排：170;    四徘：208;    六徘；280
    进出水管法兰盘内径φ（mm）：    二排：5l；    四排：6l；    六排：77
    尺寸；    D＝82mm：    C＝40mm
    　
    KL-3型表面式换热器基本参数
    表
    面
    根
    数    		 全  高
    B1 （mm）    		 有效
    高度
    B
    (mm)    		 项        目 排  数 全长A1(mm) 螺  钉
    孔  间
    距  数
    (M)
    660 960 1260
    有效长A(mm)
    600 900 1200
    12 472 412 散热面积F(m2) 2 7.2 10.8 14.4 6
    4 14.4 21.6 28.8
    6 21.6 32.4 43.2
    迎风面积Fy(m2) 2.  4.  6 0.247 0.371 0.494
    水管通水断面fd(m2) 2.  4.  6 0.000678 0.001355 0.001355
    18 670 610 F(m2) 2 10.8 16.2 21.6 9
    4 21.6 32.4 43.2
    6 32.4 48.6 64.8
    Fy(m2) 2.  4.  6 0.366 0.549 0.739
    fd(m2) 2.  4.  6 0.001017 0.00203 0.00203
    24 868 808 F(m2) 2 14.4 21.6 28.8 12
    4 28.8 43.2 37.6
    6 43.2 64.8 86.4
    Fy(m2) 2.  4.  6 0.485 0.727 0.972
    fd(m2) 2.  4.  6 0.001356 0.0027l 0.00271
    30 1066 1006 F(m2) 2 18 27 36 15
    4 36 54 72
    6 54 81 108
    Fy(m2) 2.  4.  6 0.604 0.906 1.208
    1d(m2) 2.  4.  6 0.001695 0.00339 0.00229
    宽度E（mm）    二排：170；    四排：187；    六排：245
    进出水管法兰盘内径φ(mm)：    二排：5l；    四排：6l；    六排：77
    尺寸：D=66mm；    C=38mm
    　
