• 德正双金属铝轧片散热排管SZLA型换热器 SRZl6-22/4型蒸汽烘干散热片

    详细信息

     品牌：德正  型号：SZL(A) SZL(B)  加工定制：是
     功率：22 KVA 温度范围：40  外形尺寸：定制 m
     重量：1500 kg 用途：空气加热/烘干  工作电压：380V
     绝缘电阻：1  抗电强度：强  连续使用寿命：10
     加热器类型：空气加热器

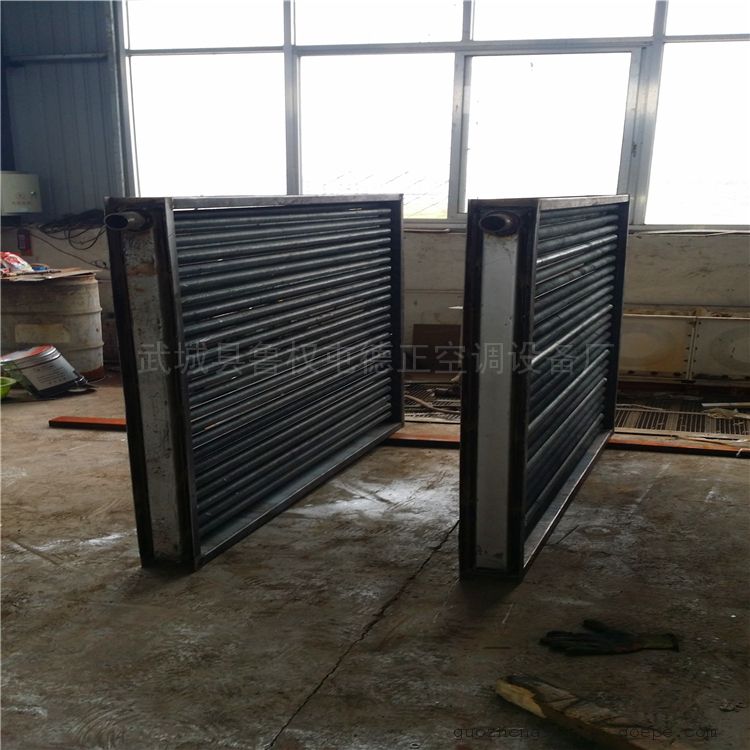

    SZL(A)型换热器
    (一)SZL(A)型换热器概述
    SZL(A)型换热器共有37种规格，双金属铝轧片散热排管SZLA型换热器 SRZl6-22/4型蒸汽烘干散热片该换热器是用无缝钢管φ21×2.5mm，铝轧翅片管外径为φ44mm，根径为φ22mm，片距为2.8mm组成。铝轧片与钢管接触紧密，散热性能好、使用可靠、耐腐蚀性、光洁、美观。
    SZL(A)型换热器以蒸汽或过热水为热源，蒸汽*高使用压力14公斤／平方厘米，过热水*高使用温度为160℃，适用于空气调节系统及干燥室内的空气加热。
       SZL(A)型换热器在顺气流方向分二排与三排。其型号举例如下：
                          SZL(A)— 5 × 5 / 3
    3排管
    翅片管有效长度尺寸分米数的化整
    换热器高度有效尺寸分米数的化整
    钢管、铝轧片SZL(A)型换热器


    （二）SZL(A)型换热器外形尺寸简图

    　
    (三)SZL(A)型换热器基本参数表
      散热器型号 通风 净截面积(m2) 散热面积(m2) 热
    媒    		 管束
    数量    		  尺   寸  （mm) 连接管
    A4 B4 A1 B1 A2 B2 A3 B3 C
    SZL(A)-5×5/3 0.11 19.34  蒸
     汽
     或
     高
     温
     水
    　    		 35 500 400 545 500 575 540 605 570 160 1"
    SZL(A)-5×5/2 0.11 12.71 23 120
    SZL(A)-10×5/3 0.22 38.68 35 900 1000 1040 1070 160
    SZL(A)-10×5/2 0.22 25.42 23 120
    SZL(A)-12×5/3 0.27 48.34 35 1200 1250 1290 1320 160
    SZL(A)-12×5/2 0.27 31.77 23 120
    SZL(A)-6×6/3 0.15 27.18 41 600 500 635 600 665 640 695 670 160 11/2"
    SZL(A)-6×6/2 0.15 17.90 27 120
    SZL(A)-10×6/3 0.26 45.31 41 900 1000 1040 1070 160
    SZL(A)-10×6/2 0.26 29.48 27 120
    SZL(A)-12×6/3 0.32 56.63 41 1200 1250 1290 1320 160
    SZL(A)-12×6/2 0.32 37.29 27 120
    SZL(A)-15×6/3 0.39 68.00 41 1400 1500 1540 1570 160
    SZL(A)-15×6/2 0.39 44.75 27 120
    SZL(A)-24×6/3 0.60 108.73 41 2300 2400 2440 2470 160
    SZL(A)-24×6/2 0.60 71.60 27 120
    SZL(A)-7×7/3 0.21 36.35 47 700 600 725 700   740 785 770 160 2"
    SZL(A)-7×7/2 0.21 23.98 31 120
    SZL(A)-10×7/3 0.30 51.94 47 900 1000 1040 1070 160
    SZL(A)-10×7/2 0.30 34.26 31 120
    SZL(A)-12×7/3 0.37 64.92 47 1200 1250 1290 1320 160
    SZL(A)-12×7/2 0.37 42.82 31 120
    SZL(A)-14×7/3 0.43 75.31 47 1400 1450 1490 1250 160
    SZL(A)-14×7/2 0.43 49.67 31 120
    SZL(A)-15×7/3 0.45 77.90 47 1400 1500 1540 1570 160
    SZL(A)-15×7/2 0.45 51.38 31 120
    SZL(A)-17×7/3 0.50 90.89 47 1700 1750 1790 1820 160
    SZL(A)-17×7/2 0.50 59.95 31 120
    SZL(A)-22×7/3 0.66 114.26 47 2100 2200 2240 2270 160
    SZL(A)-22×7/2 0.66 75.36 31 120
    SZL(A)-15×10/3 0.69 107.74 65 1000 1400 995 1500 1025 1540 1055 1570 160 21/2"
    SZL(A)-15×10/2 0.69 71.27 43 120
    SZL(A)-17×10/3 0.74 125.70 65 1700 1750 1790 1820 160
    SZL(A)-17×10/2 0.74 83.15 43 120
    SZL(A)-20×10/3 0.85 143.65 65 1900 2000 2040 2070 160
    SZL(A)-20×10/2 0.85 95.03 43 120
    SZL(A)-14×8/2 0.54 54.15 35 800 1400 815 1450 845 1490 875 1520 120 2"
    SZL(B)型换热器
    (一)SZL(B)型换热器概述
         SZL(B)型换热器，是德正空调设备厂生产的又一高效冷热空气换热器，用无缝钢管φ25X2.5mm作为基管，铝轧翅片管外径为φ57mm，根径为φ26.5mm，片距为2.8mm。双金属铝轧片散热排管SZLA型换热器 SRZl6-22/4型蒸汽烘干散热片其传热效果好，耐腐蚀、光洁美观，广泛应用于乳品、啤酒(麦芽)、食品、淀粉、化工、造纸、机械、医药、空调、印染等行业。
    SZL(B)型换热器规格有30种。按此型号规格一般用户设计非标者居多，我公司愿为客户提供设计、生产。 欢迎客户按实际需要选用。

    型号、规格示例：
     SZL(B)—7 × 7 / 3

    3排管
    翅片管有效长度尺寸分米数的化整
    换热器高度有效尺寸分米数的化整
    钢管、铝轧片SZL(B)型换热器

    (二)SZL(B)型换热器外形尺寸简图

    (三)SZL(B)型换热器基本参数表
      散热器型号 通风净截面积(m2) 散 热面积(m2) 热
    媒    		 管束
    数量    		  尺   寸  （mm) 连接管
    A1 B1 A2 B2 A3 B3 N N1 C
    SZL(B)-5×5/3 0.074 16.48 蒸
    汽
    或
    高
    温
    水
    　    		 20 470 500 530 560 570 600 3 2 240 1"
    SZL(B)-5×5/2 0.074 10.7l 13 180
    SZL(B)-7×7/3 0.167 33.45 29 656 700 716 760 756 800 3 4 240 1"
    SZL(B)-7×7/2 0.167 21.92 19 180
    SZL(B)-8×8/3 0.266 46.14 35 780 800 840 860 880 900 5 4 240 11/2"
    SZL(B)-8×8/2 0.266 30.32 23 180
    SZL(B)-8×10/3 0.331 57.68 35 1000 1060 1100 4 240
    SZL(B)-8×10/2 0.331 37.90 23 180
    SZL(B)-8×12/3 0.410 69.22 35 1200 1260 1300 5 240
    SZL(B)-8×12/2 0.410 45.48 23 180
    SZL(B)-8×14/3 0.482 80.75 35 1400 1460 1500 5 240
    SZL(B)-8×14/2 0.482 53.07 23 180
    SZL(B)-9×10/3 0.397 67.57 41 904 1000 964 1060 1004 l100 5 4 240 2"
    SZL(B)-9×10/2 0.397 44.50 27 180
    SZL(B)-9×12/3 0.481 81.08 4l 1200 1260 1300 5 240
    SZL(B)-9×12/2 0.481 53.40 27 180
    SZL(B)-9×14/3 0.565 94.60 4l 1400 1460 1500 5 240
    SZL(B)-9×14/2 0.565 62.30 27 180
    SZL(B)-9×16/3 0.650 108.11 41 1600 1660 1700 6 240
    SZL(B)-9×16/2 0.650 71.20 27 180
    SZL(B)-10×12/3 0.552 92.95 47 1028 1200 1088 1260 1128 1300 5 5 240 2"
    SZL(B)-10×12/2 0.552 61.3l 31 180
    SZL(B)-10×14/3 0.649 108.44 47 1400 1460 1500 5 240
    SZL(B)-10×14/2 0.649 71.52 31 180
    SZL(B)-10×16/3 0.754 123.93 47 1600 1660 1700 6 240
    SZL(B)-10×16/2 0.754 81.74 31 180
    SZL(B)-10×18/3 0.842 139.42 47 1800 1860 1900 6 240
    SZL(B)-10×18/2 0.842 91.96 31 180
    SZL(B)-10×20/3 0.939 154.91 47 2000 2060 2100 7 240
    SZL(B)-10×20/2 0.939 102.18 31 180
