• 德正S型铜制绕片散热排管 304全不锈钢翅片管散热器 316L加热盘管

    详细信息

     品牌：德正  型号：S SRL SRZ  加工定制：是
     功率：22 KVA 温度范围：40  外形尺寸：定制 m
     重量：1500 kg 用途：空气加热/烘干  工作电压：380V
     绝缘电阻：1  抗电强度：强  连续使用寿命：10
     加热器类型：空气加热器

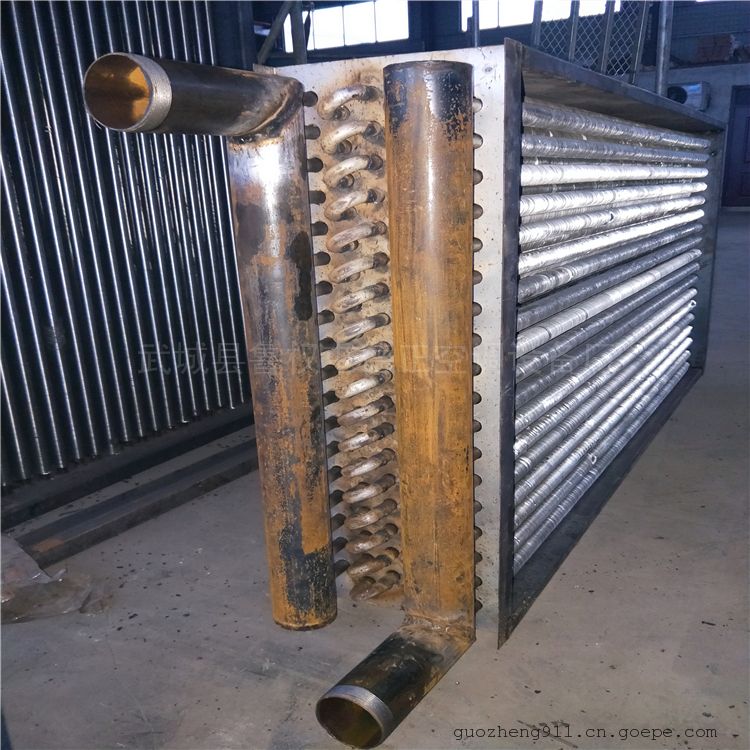

    S型散热排管

    (一）S型散热排管概述
        S型蒸汽散热排管是一种标准型号的散热排管，S型为直通式的空气加热器，*适于蒸汽为热源加热系统，因其进出水接头分置于排管两侧，所以采用曲管来消除受热膨胀及其它原因所造成的应力.
    S型是我厂的常规型号，S型铜制绕片散热排管 304全不锈钢翅片管散热器 316L加热盘管它是由紫铜管绕紫铜带的散热管所组成。其可以加热或冷却空气，故用于采暖、空调、冷却、除湿、烘干等工程中。它们*高的使用表压力为14公斤／平方厘米，温度为230℃。
         S型散热排管有各种不同表面管长、管数、排数及翅片片距的各种配合，计有大小规格七百六十五种 。
       S型散热排管的翅片管均用ф16×1mm紫铜管绕制上10×0.2mm的紫铜带而成，呈螺旋状，其三种不同的片距：①“R”种—3.2mm，距小而散热面积大，具有*大的散热量，②“M”种—4.2mm，片距较大，故散热量及空气阻力均较小；③“T”种—6.5mm，片距*大，适用蒸汽压力较高而空气温升较低的情况。
       翅片管绕制完毕后，均需进行表面浸镀锡合金，这样可使翅片与管子接触紧密坚固，浑如一体，并达到完美防腐蚀的效果。
        翅片管与进气和回水总管的连接，S型铜制绕片散热排管 304全不锈钢翅片管散热器 316L加热盘管均采用铜焊及电弧焊，翅片管及整机均采用两次20一25公斤／平方厘米的水压试验，并保压15分钟，以确保用户放心使用，其它细节，均严格要求，周密考虑力求性能良好，经久耐用，安装方便，经济合算。
    型号举列:
             S 2R- 24-78
                 　
    表面管长为78吋
    表面根数为24根
    2排管，片距（3.2m/m)
    S型绕片铜制散热器
     (二)  S型散热排管结构特性表
    肋  片  特  性 管  子  特  性 每米管长 结构计算参数 排  列
    方  式
    型
    式    		 片  厚
    mm    		 片  高
    mm    		 片  距
    mm    		 外  径
    mm    		 内  径
    mm    		 内截面
    Cm2    		 散热面积
    (米2)    		 肋  化
    系数    		 肋  通
    系  数    		 净面比
    绕
     片    		 0.2 10 R3.2
    M4.2
    T6.5    		 ф16 ф14 1.54 0.55
    0.42
    0.30    		 12.3
    9.55
    6.8    		 15.8
    12.2
    11.1    		 0.53
    0.54
    0.55
    叉  排
    (三)    S型散热排管外形尺寸简图
    (四) S型散热排管基本参数表
    表面 管数   B
    （高度） (mm)    		 排数  表面参数 表面管长（吋） 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
    A（长度）(mm) 830 980 1130 1280 1430 1580 1730 1880 2030 2180 2330 2480 2630 2780 2930 3080 3230
    12 530 2 散热面积 (m2) 9 ll.25 13.5 15.75 18 20.25 22.5 24.75 27 29.25 31.5 33.75 36 38.25 40.5 42.75 45
    1或2 受风表面积(m2)   0.26 0.325 0.39 0.455 0.52 0.585 0.65 0.715 0.78 0.845 0.91 0.975 1.04 1.105 1.17 1.235 l.3
    l或2 通风净截面积(m2) 0.144 0.18 0.216 0.252 0.288 0.324 0.36 0.396 0.432 0.468 0.504 0.54 0.576 0.612 0.648 0.684 0.72
    l 进出接头(吋) 2 2 2 2 2 2 2 2 2 2 2 2 2 2 21/2 21/2 21/2
    2 进出接头(吋) 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    l 净重（KG） 29.1 32.8 36.5 40.2 43.9 47.6 51.3 55 58.7 62.4 66.0l 69.8 73.5 77.2 80.9 84.6 88.3
    2 净重（KG） 37 42.5 48 53.5 59 64.5 70 75.5 81.1 86.5 92 97.5 103 108.5 114 119.5 125
    15 636 2 散热面积(m2) 11.25 14.06 16.88 19.68 22.5 25.31 28.13 30.94 33.75 36.56 39.38 42.19 45 47.8l 50.63 53.44 56.25
    1或2 受风表面积(m2)   0.325 0.406 0.488 0.569 0.65 0.731 0.812 0.894 0.975 1.056 1.137 1.219 1.3 1.381 1.462 1.544 1.625
    l或2 通风净截面积(m2) 0.18 0.225 0.27 0.315 0.36 0.405 0.45 0.495 0.54 0.585 0.63 0.675 0.72 0.765 0.8l 0.855 0.9
    l 进出接头(吋) 2 2 2 2 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2
    2 进出接头(吋) 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2   21/2 21/2 21/2
    l 净重（KG） 34 38.3 42.6 46.9 51.2 55.5 59.8 64.1 68.4 72.7 77 81.3 85.6 89.9 94.2 98.5 102.8
    2 净重（KG） 43 50 57 64 7l 78 85 92 99 106 113 120 127 134 141 148 155
    18 742 2 散热面积(m2) 13.5 16.88 20.25 23.63 27 30.38 33.75 37.13 40.5 43.88 47.25 50.63· 54 57.38 60.75 64.13 67.5
    1或2 受风表面积(m2)   0.39 0.488 0.586 0.684 0.782 0.88 0.978 l 076 1.174 1.272 1.37 l.068 1.566 1.664 1.762 l.86 1.958
    l或2 通风净截面积(m2) 0.216 0.27 0.324 0.378 0.432 0.486 0.54 0.594 0.648 0.702 0.756 0.81 0.864 0.918 0.972 1.026 1.08
    l 进出接头(吋) 2 2 2 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    2 进出接头(吋) 2 2 2 2 2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    l 净重（KG） 39 44 49 54 59 64 69 74 79 84 89 94 99 104 109 114 119
    2 净重（KG） 50 57.8 65.6 73.4 81.2 89 96.8 104.6 112.4 120.2 128 135.8 143.6 151.4 159.2 167 174.8
    表面 管数   B
    （高度）(mm)    		 排数  表面参数 表面管长（吋） 24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
    A（长度）(mm) 830 980 1130 1280 1430 1580 1730 1880 2030 2180 2330 2480 2630 2780 2930 3080 3230
    21 848 2 散热面积(m2) 15.75 19.69 23.63 27.56 3l.5 3l 44 39.38 43.31 47.35 51.29 55.13 59.06 63 66.94 70.88 74.8l 78.75
    1或2 受风表面积(m2)   0.455 0.568 0.681 0.794 0.907 l.02 1.133 1.246 L 359 1.472 1.585 1.698 1.811 1.924 2.037 2.15 2.263
    l或2 通风净截面积(m2) 0.252 0.315 0.378 0.441 0.504 0.567 0.63 0.693 0.756 0.819 0.882 0.945 1.008 1.071 1.134 1.197 1.26
    l 进出接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    2 进出接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    l 净重（KG） 43 48.5 54 59.5 65 70.5 76 81.5 87 92.5 98 103.5 109 114.5 120 125.5 131
    2 净重（KG） 57 66 75 84 93 102 111 120 129 138 147 156 165 174 183 192 201
    24 954 2 散热面积 (m2) 18 22.5 27 31.5 36 40.5 45 49.5 54 58.5 63 67.5 72 76.5 8l 85.5 90
    1或2 受风表面积(m2)   0.52 0.65 0.78 0.9l 1.04 1.17 1.3 1.43 1.56 l.69 1.83 1.95 2.08 2.21 2.34 2.47 2.6
    l或2 通风净截面积(m2) 0.288 0.36 0.432 0.504 0.576 0.648 0.72 0.792 0.864 0.936 l.008 1.08 1.152 1.224 1.296 1.368 1.44
    l 进出接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    2 进出接头(吋) 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2 21/2
    l 净重（KG） 50 56 62 68 74 80 86 92 98 104 110 116 122 128 134 140 146
    2 净重（KG） 64 74 84 94 104 114 124 134 144 154 164 174 184 194 204 214 224
    附  注：
    1.表中散热面积系2R一翅片数据，若为其它情况下，则可以利用下列常数换算之：
       1R—翅片散热面积＝2R—翅片散热面积×0.5             2M—翅片散热面积＝2R—翅片散热面积×0.77
       1M—翅片散热面积＝2R—翅片散热面积×0.385           2T—翅片散热面积＝2R—翅片散热面积×0.54
       1T—翅片散热面积＝2R—翅片散热面积×0.27
    2.表中通风净截面积＝R种片距计算，若为其它片距则用下列常数换算之：
       M种片距通风截面积＝R种片距通风截面积×1.015         T种片距通风截面积＝R种片距通风截面积×1.035
    3.表中净重系1R—翅片和2R—翅片的排管重量，S型铜制绕片散热排管 304全不锈钢翅片管散热器 316L加热盘管若为其它片距则可用下列常数换算之：
       1M—翅片的排管净重＝1R—翅片的排管净重×0.94       2M—翅片的排管净重＝2R—翅片的排管净重×0.92
       1T—翅片的排管净重＝1R—翅片的排管净重×0.85       2T—翅片的排管净重＝2R—翅片的排管净重×0.78
